ARGO晶振 ARGO晶振公司是專業提供和設計波段頻率控制設備和微波無線通信零部件.我們還分銷日本,歐洲和美國的一些知名品牌零部件.我們致力于發展與計算機,IT和無線通信公司無任何界限的信息時代.我們秉承經營者的踏實,誠懇的態度,互惠互利的精神,實現共贏的目標,以誠信為本,誠信為本,公平交易為宗旨,以誠信,勤勉,誠信,精神質量第一,客戶滿意的經營理念,將以優良的產品質量,優惠的價格,優質的服務與您建立長期穩定的合作關系,共創輝煌事業.
- 產品型號：32765524
- 晶振頻率：12.000~50.000MHZ

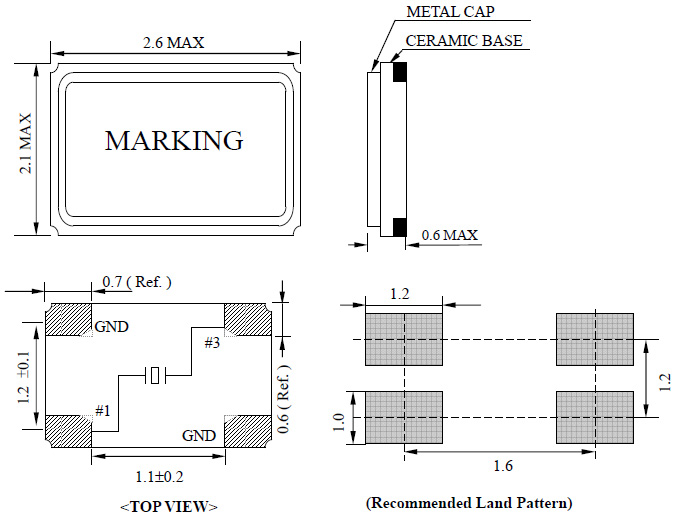

- 晶振尺寸：2.5*2.0*0.6mm詳細資料參考PDF
- 產品應用： 2520小體積晶振,臺灣進口晶振NXL-22,NSK晶振代理泰河電子提供,2520封裝的小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術
-
-

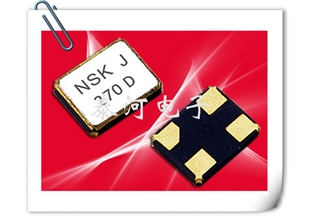

2520小體積晶振,臺灣進口晶振NXL-22,NSK晶振代理
航欄2.jpg)
2520小體積晶振,臺灣進口晶振NXL-22,NSK晶振代理泰河電子提供,2520封裝的小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良。,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
| 晶振各項參數 | 符號 | NXL-22參數規格說明 | 需知條件 |
| 額定頻率范圍 | f_nom | 12.000MHz ~ 50.000MHz |
基頻 對于超出標準的規格說明， 請聯系我們以便獲取相關信息。 |
| 儲存溫度 | T_stg | -40°C ~ +85°C | 裸存 |
| 工作溫度 | T_use | -10°C~ +60°C,-20°C~ +70°C | |
| 激勵功率 | DL | 1uW ~ 100uW or special | 推薦:1µW ~ 100µW |
| 頻率公差 | f_tol |
±50 × 10-6 (標準), (±15 × 10-6 ~ ±50 × 10-6 可用) |
+25°C 對于超出標準的規格說明， 請聯系我們以便獲取相關的信息。 |
| 頻率溫度特征 | f_tem | ±10× 10-6/-25°C ~ +70°C |
對于超出標準的規格說明， 請聯系我們以便獲取相關的信息。 |
| 負載電容 | CL | 6~32pF |
對于超出標準的規格說明， 請聯系我們以便獲取相關的信息。 |
| 輸出電平 | CMOS | ||
| 頻率老化 | f_age | ±3 × 10-6 / year Max. | +25°C,第一年 |
晶振產品使用每種產品時,請?jiān)诋a(chǎn)品規格說明或產品目錄規定使用條件下使用。因很多種產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
晶體產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的產品.但是為了產品的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任。
機械振動的影響
當石英晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
保方針.jpg)
津綻石英科技股份有限公司主要為制造Crystal之產品，
并提供相關技術服務，同步追求卓越，以提供最完善的服務為使命。
本公司環境政策為：『環保綠生活，美麗化心靈』。以符合法規、污染防治及持續改善之精神，在企業成長之余為地球及人類略盡棉薄，
因此我們承諾做到下列工作：
icon 落實ISO 14001的環境管理系統。
icon 遵循國家環保法規及客戶環境要求事項。
icon 維護同仁安全及健康，減少災害事故發生。
icon 力行資源回收、節約能源，致力污染預防工作。
icon藉由教育訓練提升員工環境意識，并向供應商及協力廠商傳達環境保護之理念。
本公司將徹底執行環境政策，并透過管理評審會議定期檢討環境政策及管理系統之運作，同時亦將以適當方式向社會大眾公開。
