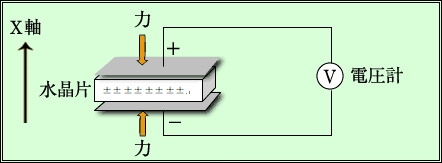

　　石英晶振是一個神奇的物種,從最初土里長出的石英,慢慢演變成壓電系列電子元器件.這里先給大家普及一下壓電現象是一個怎么樣的原理.其實,說簡單一點,水晶就是壓電的結晶,在某方向上產生力量和電荷,這個就是壓電的現象.還有個就是反壓效果,在同一方向上的變形.如下圖所示.X軸(電軸)垂直截除的水晶片金屬電極上和按圖所示電荷產生.反過來象圖象一樣地一點點的加入力和水晶片被厚度方向收縮。

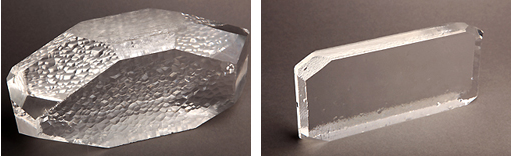

　　人造水晶廠在1977年日本人所建造.歷經17年,終于在1994年通過獨特的技術開發出人工水晶制造爐.稱為鉑爐.鉑爐的開發成功的解決了石英晶振水晶的缺陷,并且提升石英晶體水晶的質量,及產量.此后,石英晶體水晶制作品便被廣泛應用于各大電子產品.

一般的性質
硬度	モース硬度7
比重	2.65×103kg/m3
屈折率	(波長589.3nmに対して) 1.5443 (常光線) 1.5534 (異常光線)
結晶系	三方晶系
化學組成	Sio2
誘電率	4.5
転移溫度	573℃
溶解性	フッ素化合物に溶解

　　在早期,1905年意大利的George Spezia也曾經培養過人造水晶,這個事件是人造水晶開始培養的開端.而后便開始在1953年的日本山梨大學研究,在高壓中培育爐中改良先前的技術.蒼天不負有心人,不久之后培育技術也提升了不少.石英晶振制造水晶初步溫度培養技術穩定后便在1959年開始培養工業化的石英水晶,以至于現在稱之為工業級晶振.
　　人造水晶,是根據水晶的堿性溶液的溶解度,利用溫度培養.(高溫是在水晶高溫,高壓的氣氛中培育的,被稱為水熱合成法的方法培育.)培養爐滅菌鍋被稱為壓力容器,其中鈉2CO3和NaOH等堿性溶液填充之后升溫超臨界狀態水晶培養.在嘗試上部在低溫下保持低溫和在高溫、高壓下熔化的原料從溶液的對流下向上部移動,在種結晶上析出培育人造水晶.適用于用途,培育條件,種結晶的方位及尺寸,根據形狀、尺寸和特性的不同的人工水晶.在充分的管理下培育的人造水晶,形狀和尺寸控制均勻的質量.

　　種結晶的方位,是考慮到水晶振動子制造的經濟效果決定.Z切割和r切割的種結晶被培養的人造水晶,周波數高帶寬使用厚失誤的振動和填報,中間周波數頻帶的輪廓振動的振動子制造.X軸旋轉的種結晶被利用了低頻率頻帶的伸縮振動和彎曲振動的水晶振動子.同時,培育結晶的種子結晶的表面被異物構成的海龍被稱為薄層形成的結晶的質量造成了巨大的影響.
　　石英晶振之人工水晶的總結評價:人工水晶的缺陷困及雜質量生長速度快,添加物,原料等受到影響.特別是成長速度對紅外吸收系數(α：與Q值和相關)影響到了與人工水晶特性的人工水晶的重要特性.成長速度快和阿爾法增加(Q值下降),在速度的特性產生波動初期的人造水晶質量指標.水晶振動子的Q值,5次試唱バトーン5 MHz振動子水晶片保持和振動子制造上的各種條件的波動的影響難以,那個Q值人造水晶本身的內部損失更準確地反映使用了.但是.這個方法是需要直徑的大的水晶片.是從Z域無法制造的振動子.根據振動子制造的Q值的測量.為必要的時間和勞力.現在根據紅外吸收系數α測量的方法被采用的方法被采用.

　　這個方法有在微小領域的測量可能可以根據成長的變化也簡單地測量的優點估計值的C以上的人工水晶,是與優質的天然水晶同等的頻率溫度特性,這種結晶適合于高頻率頻帶的高質量振蕩子等.在培養工程的條件被管理的同樂途內的α的偏差是非常少的從特定的制造樂途提取的樣品的時候在樂途內選擇最大的水晶.其原因是,α的成長速度成正比,所以Z尺寸最大的結晶是在同一樂途表示α的最大值(最低的Q值).
